舊水泥混凝土路面共振碎石化 技術手冊
發布時間：
2021-11-04
共振碎石化技術是通過共振原理，使舊水泥混凝土路面與破碎機械產生共振現象，將舊水泥混凝土路面破碎成上層相互嵌擠，下層相互嵌鎖的水泥混凝土碎石粒料層。破碎后的碎石形狀相鄰互補、粒徑較小，形成相互嵌擠的穩定結構，解決了原水泥混凝土路面板在裂縫、接縫處的水平及豎向位移，消除了原有板塊裂縫向上反射的應力，該層的強度和剛度高于級配碎石，同時對舊路面地基的影響也較小，是目前解決水泥混凝土路面加鋪容易出現反射裂縫問題的有效手段。
一、術語
1、碎石化技術
碎石化技術是舊水泥混凝土破碎技術的一種，采用專用設備對舊水泥混凝土面板進行原位破碎利用，使之形成一層互相嵌鎖、嚙合的高強度粒料層，可較好的消除反射裂縫。
2、共振碎石化技術
共振碎石化技術是通過共振原理，使舊水泥混凝土路面與破碎機械產生共振現象，將舊水泥混凝土路面破碎成上層相互嵌擠，下層相互嵌鎖的水泥混凝土碎石粒料層。破碎后的碎石形狀相鄰互補、粒徑較小，形成相互嵌擠的穩定結構，解決了原水泥混凝土路面板在裂縫、接縫處的水平及豎向位移，消除了原有板塊裂縫向上反射的應力，該層的強度和剛度高于級配碎石，同時對舊路面地基的影響也較小，是目前解決水泥混凝土路面加鋪容易出現反射裂縫問題的有效手段。

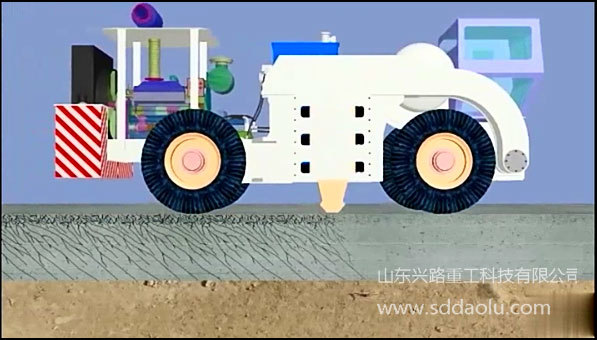

共振碎石化施工示意圖
具有共振結構層的瀝青路面結構
二、技術優勢
1、根除反射裂縫；
2、確保路基強度及周邊結構設施完好；
3、確保鋼筋與混凝土的完全剝離；
4、破碎后的碎塊嚙合、嵌鎖增強了路面承載力；
5、優化了路面結構，破碎后直接加罩瀝青無須其他輔助材料；
6、單車道施工、無須封閉交通、且效率很高、影響交通時間短；
7、施工時間短、噪音低、不擾民；
8、不產生白色垃圾，對環境沒有污染；
9、確保路面長久的使用壽命；
10、工序簡單，一次根除反射裂縫，無須反復翻修，節省了使用期內的大量資金及工作投入。
三、機械設備
1、共振破碎機
共振破碎機是共振碎石化技術的專用設備,該設備獨特的共振技術可以持續產生高頻低幅的能量,通過破碎錘頭傳遞到水泥混凝土板塊里產生振動諧波,振動錘頭以高頻低振進行小能量的破碎,在路面層內產生均勻裂紋,并隨著振動迅速有規律地擴展而得到破碎。共振破碎的破碎方式優于qiang力擊碎或碾碎。
- GP60型高頻共振破碎機主要技術參數
功率（HP）： 600
工作頻率（Hz）： 40-60
工作振幅： 10～20
可破水泥板厚度： 40
外形尺寸： 8000×2800×3100
整機質量： 35
施工效率（㎡/d）： 2000～3000

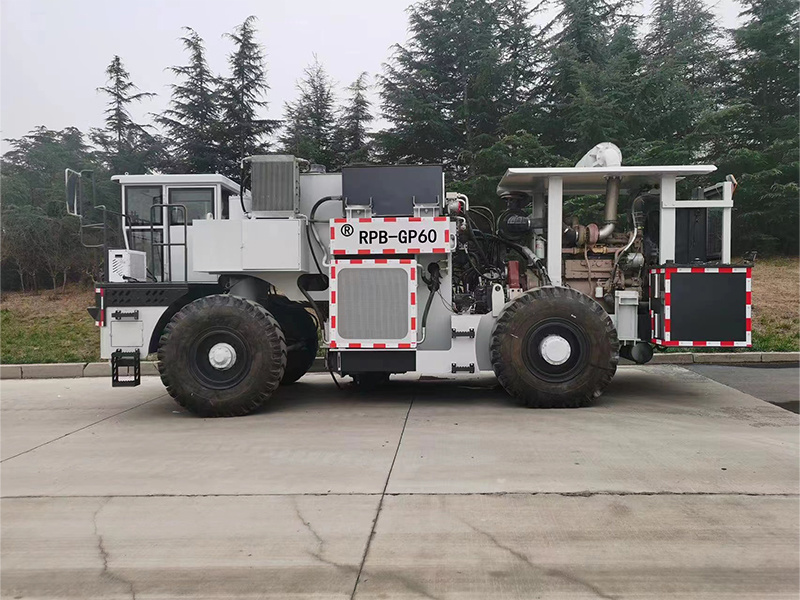

GP60型高頻共振破碎機
2、灑水車
3、壓路機：10T左右的振動壓路機
四、設計
1、設計依據
公路水泥混凝土路面再生利用技術細則（JTG/T F31-2014）
公路瀝青路面設計規范（JTG D50-2017）
公路水泥混凝土路面設計規范（JTG D40-2011）
2、碎石化施工決策標準
根據價值工程理論：共振碎石化“白改黑”的工程價值>其他維修改造方案的工程價值。價值可以是項目總投資，也可以是項目的壽命周期費用，還可以是項目的社會經濟價值。
決策標準應同時滿足技術可行和經濟可行。相對其他破碎工藝，共振碎石化技術適用性更廣。項目總投資、壽命周期經濟費用低，社會經濟價值高。
《公路水泥混凝土路面再生利用技術細則》（JTG/T F31-2014）從水泥混凝土路面技術狀態的角度給出共振碎石化的使用條件。
3、典型結構
共振碎石化路面加鋪層的厚度與交通量、原路面結構狀況和剩余承載力有關。國內共振碎石化路面加鋪結構歸納如下：
共振碎石化加鋪典型結構
道路名稱 | 中、輕交通 | 重交通 | 特重交通 |
加鋪層 | 兩層瀝青層10-15cm | 三層瀝青層 | 三層瀝青層 |
示例 | 4cmAC-13C+6cm | 4cmAC-13C（SBS改性）+5cmAC-20+7cmATB | 4cmSM-13（SBS改性）+6cmAC-20+8cm |
4、質量檢驗與評定
(1)粒徑檢驗
共振碎石化施工質量檢驗標準
檢測內容 | 標準 | 合格率 | 檢查方法和頻率 |
頂面zui大粒徑 | ≤7.5 | 百分之75 | 直尺，20m一處 |
上部zui大粒徑 | ≤22.5 | 百分之75 | 直尺，試驗段50m一處/正常施工不均勻時抽檢5% |
下部zui大粒徑 | ≤37.5 | 百分之75 | 直尺，試驗段50m一處/正常施工不均勻時抽檢5% |
注：以上標準以滿足設計的承載力要求（頂面當量回彈模量）為前提，否則不宜過碎。
(2)結構狀態檢驗
共振碎石化后呈現上層松散，下層嵌鎖的狀態。狀態的檢驗采取鉆芯方法獲取。通過鉆芯試樣，判斷混凝土板下部分結構裂縫嵌鎖狀態，結構狀態裂而不散。

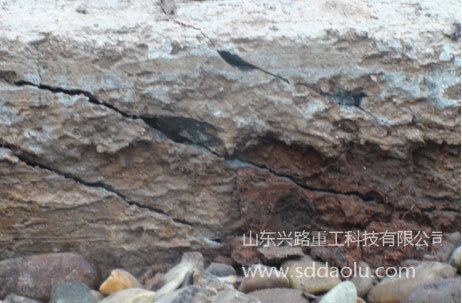

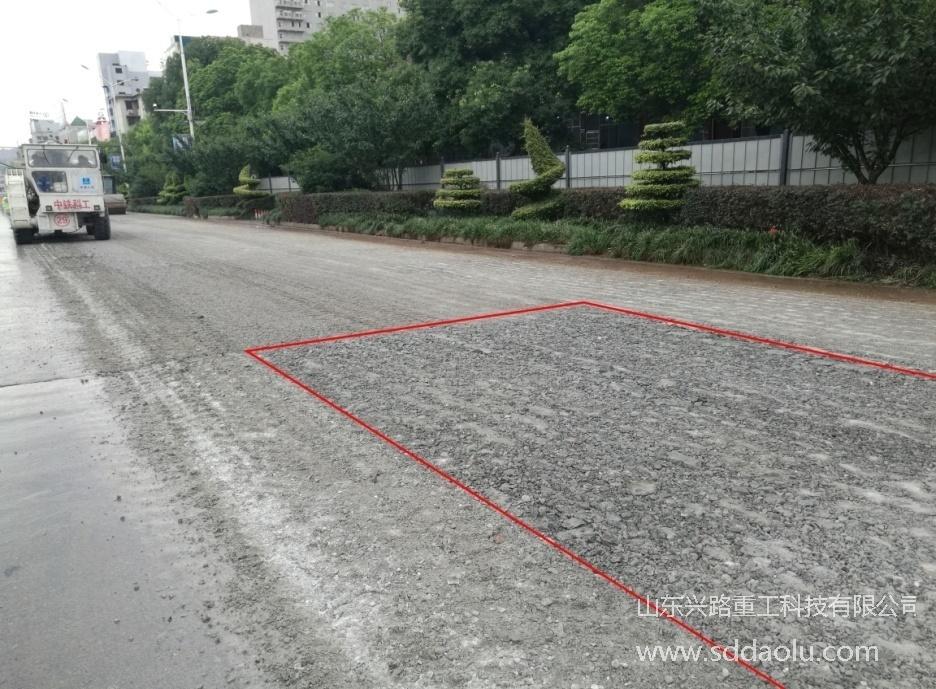

共振破碎后的碎石化層
(3)結構強度
共振碎石化后，回彈模量較為均勻，擬合曲線后，線性變化平穩，離散性小，且碾壓前后的回彈模量有較好的相關性，碾壓后回彈模量值介于400～700MPa之間，強度介于半剛性基層和級配碎石柔性基層之間，在防止反射裂縫的同時，保證了足夠的承載力，滿足路面基層使用要求。
五、施工工藝
1、作業前先做好排水系統；
排水結構：開挖排水溝、預埋排水管。
設置：有硬路肩的（預埋排水管）將排水口設置在路基邊緣外，土路肩直接（開挖排水溝），開挖厚度設在碎石化結構層下一層。
2、準備作業階段
（1）進行碎石化作業前，要調查有沒有淺埋的管網及箱涵。如果管網和箱涵埋深離水泥板頂部小于0.3m或有堅硬的物體在水泥板與管網或箱涵之間相連，則在共振碎石化作業時避開。
（2）由于路面結構的差異，混凝土板塊厚度、強度的不同，在正式開工破碎前，應當進行試破碎，以獲得好的工藝參數。
（3）對碎化層灑水，濕透為宜。
（4）振動壓路機對碎化層進行碾壓，達到規定的密實度為止。
（5）碾壓順序由外側車道邊緣開始向內側進行碾壓，若相鄰車道沿縱縫進行了切割，亦可由中間向兩邊碾壓。
（6）碾壓遍數：標準次數3～5遍，折回時應先停止振動，直至路面達到板面狀態。
（7）檢測相關參數是否合格。
（8）檢測共振破碎后碎石粒徑、表面彎沉值（設計）
3、施工瀝青下封層。
六、施工注意事項
1、病害路基在破碎過程中很容易被發現，明顯的現象是塊徑大，表面隆起、鼓包或下陷（脫空層）。一旦發現這種情況，應即時進行處理。處理方式一般是開挖換填水穩碎石。

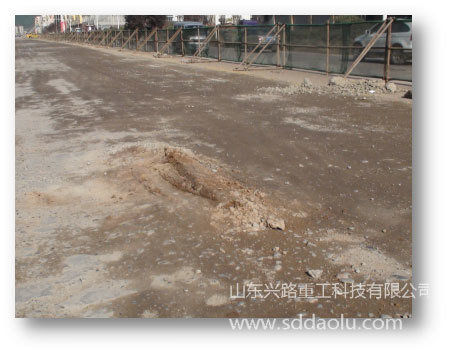

表面隆起

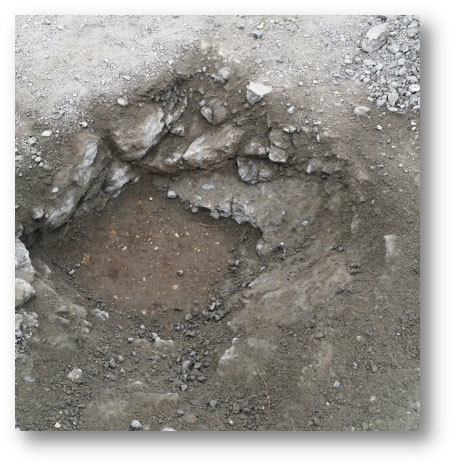

鼓包或下陷
2、對破板率較高的路段或在破碎作業時有翻漿現象的路段，只要不出現表面隆起、鼓包或下陷（脫空層）情況，可繼續施工，無需換填。
3、共振碎石化后，因原水泥板的水泥、石料配比及性能差別很大，導致上部碎化層的粒徑差異較大。如果不出現第1條中的現象，對碎化層的粒徑不應做太多要求，但應對碎化層深度做要求，一般是1/4~1/3板厚。最主要的質量控制標準應該是彎沉值（一般30~70之間）或模量（一般300~1300之間）。
4、共振作業開始時，高頻振動頭距離路邊的最佳距離是25~30CM，該距離以能將裂縫延伸到排水渠（溝）為宜。應禁止采用液壓錘（俗稱啄木鳥）作為輔助破碎手段來將裂縫延伸到排水渠（溝）的方式。
5、如果車流量大造成交通擁堵，可在對已破碎區域進行灑水碾壓后臨時開放交通但應限速在 30Km/h內。
6、雨天及時鋪設防雨鋪蓋，防止雨水下滲浸泡，軟化損毀路面結構。
